斜板沉淀池的基本操作原理及与传统沉淀的优势

发布者：www.jorsun.com.cn     时间：2020-02-12     浏览次数：次

Hazen于1904年首次描述并量化了斜板沉淀池或Lamella。该Lamella由一系列紧密间隔的平板组成，这些平板与水平方向成45至60度的角度倾斜。带有夹带固体的预处理水进入板包装并在板之间流动。路径长度，板间距和板角度是常用的工程变量。当水在成对的板之间流动时，比重比周围水高的重固体将沉降到下板的顶表面上，并向下滑动倾斜表面以收集在污泥斗中。然后，几乎没有固体的清澈水离开板状区域的顶部，流过可调节的堰。

矩形盆中离散颗粒的沉降模式是，当颗粒沉降时，它会通过流过盆的液体速度向前推进。因此，如果Vf是流体的速度，Vs是颗粒的沉降速度，L是水盆的长度，d是水深，那么只有在以下情况下，进水口的颗粒才会沉降到水盆的底部：

Vf max = Vs L / d

因此，水池可以成功运行的流速与水池的长度成正比，与深度成反比。

这种情况适用于水平板以及矩形盆。在水平板上，颗粒必须掉落几英寸。在矩形盆中，颗粒必须掉落10到20英尺。流量越均匀，沉降过程越有效。

水平板沉降器之间的间隔为1-2英寸；因此，粒子仅需要垂直移动1-2英寸。必须从水平板上机械清除沉淀的固体。

由于每个平板沉降器的有效沉降面积均等于其水平投影的面积，因此兰美拉斜板沉淀池将有效沉降面积增加多达十倍。

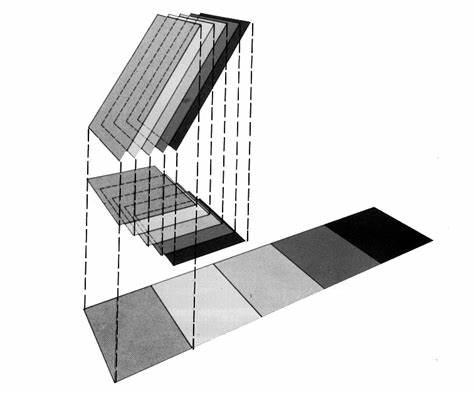

“浅池理论”提出了沉淀能力与沉淀池深度无关，与沉淀面积成正比。斜板（管）有效沉淀面积是斜板投影面积累加和。如下图

斜板（管）沉淀池优点就是沉淀效率高，处理能力通常相同占地面积上比较传统沉淀（竖流式、平流式以及辐流式沉淀池）高出5~10倍。

提高效率主要通过如下2点：

1、斜板沉淀池显示出高效性，在单位池容或面积上，通过增加斜板（管）使其处理能力成倍增加。

2、斜板（斜管）能够改善水流态，增强水流稳定性，雷诺数值低，处于平流状态，提高沉淀效率。
